一、QBK-8气动隔膜泵产品概述：
QBK-8气动隔膜泵是我公司开发的第三代气动隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
QBK气动隔膜泵产品优点
1、QBK-8气动隔膜泵不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。
2、流动宽敞，通过性能好．允许通过大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7bar之间)：
4、该泵无旋转部件，没有轴封，隔膜片将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电．在易燃、易爆场所使用安全可靠；
6、可以浸没在介质中工作：
7、QBK-8气动隔膜泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：
9、可输送较粘的液体(粘度在1万厘泊以下)：
10、QBK-8气动隔膜泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵大特点.
二、QBK-8气动隔膜泵产品结构图：

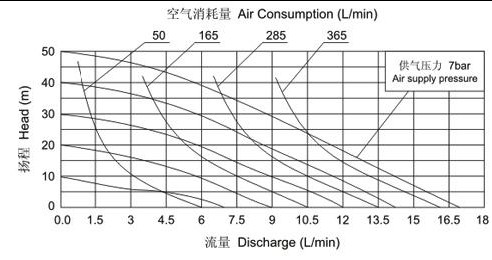

三、QBK-8气动隔膜泵曲线图：
四、QBK-8气动隔膜泵零件表：
QBK系列气动隔膜泵QBKAiroperateddiaphragmpump |
NO |
零件名称 |
数量 |
材料Material |
1 |
下盖Bottom |
1 |
不锈钢lCrl8ni9Ti |
铝合金ZLl04 |
铸铁HT200 |
塑料PP |
2 |
球座Tee |
4 |
氯丁Neoprene |
丁晴Buna-N |
四氟Teflon |
氟橡胶Viton |
3 |
球芯Ball |
4 |
虱JNeolNeoprene |
丁晴Buna-N |
四氟Teflon |
陶瓷Argil |
4 |
立柱Standcoltlmn |
2 |
不锈钢1Cr18ni9Ti |
铝合金ZLl04 |
铸铁HT200 |
塑料pp |
5 |
隔膜Diaphragm |
2 |
虱JNeolNeoprene |
丁晴Buna-N |
四氟Teflon |
氟橡胶Viton |
6 |
隔膜外压板Outsideplaten |
2 |
组件Subassembly |
7 |
中间轴Shaft |
1 |
不锈钢StainlesssteellCrl8ni9Ti |
8 |
隔膜内压板Endoplaten |
2 |
Q235-A |
9 |
中间体垫BlockGasket |
2 |
丁晴Buna-N |
lO |
隔膜排Clapboard |
2 |
铝合金AluminumalloyZLl04 |
11 |
上盖Top |
1 |
不锈钢lCrl8ni9Ti |
铝合金ZLl04 |
铸铁HT200 |
塑料PP |
12 |
中间体组件Centerpumpbody |
1 |
组件Subassembly |
13 |
消声器Muffler |
1 |
ABS |
14 |
U型密封圈URing |
4 |
丁晴Bun-N |
15 |
中间轴导向套Guidesleeve |
1 |
组件Subassembly |
五、QBK-8气动隔膜泵性能参数表：
型号
Type |
大流量
L/min |
出口压力bar |
吸程
m |
大允许颗粒直径
mm |
大空气消耗量 |
隔膜材质 |
丁腈橡胶 |
氯丁橡胶 |
乙丙橡胶 |
氟橡胶 |
四氟 |
QBK-8 |
16 |
6.9 |
5 |
1 |
300 |
● |
● |
● |
● |
● |
QBK-10-15 |
20 |
6.9 |
5 |
1 |
300 |
● |
● |
● |
● |
● |
QBK-25 |
100 |
6.9 |
5 |
2.5 |
600 |
● |
● |
● |
● |
● |
QBK-40 |
140 |
6.9 |
5 |
4.5 |
600 |
● |
● |
● |
● |
● |
QBK-50 |
240 |
6.9 |
5 |
8 |
900 |
● |
● |
● |
● |
● |
QBK-65 |
280 |
6.9 |
5 |
8 |
900 |
● |
● |
● |
● |
● |
QBK-80 |
400 |
6.9 |
5 |
1O |
1500 |
● |
● |
● |
● |
● |
QBK-100 |
480 |
6.9 |
5 |
10 |
1500 |
● |
● |
● |
● |
● |
六、QBK-8气动隔膜泵安装尺寸图：
七、QBK-8气动隔膜泵安装尺寸表：
型号 |
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
H |
螺纹 |
法兰式 |
NPT/BSPT |
ANSI |
DIN |
QBK-8 |
95 |
80 |
145 |
144 |
20 |
20 |
117 |
10 |
140 |
5/16" |
- |
- |
QBK-10-15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
3/8"-1/2" |
- |
- |
QBK-25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1" |
- |
- |
QBK-40 |
236 |
145 |
381 |
248 |
12 |
50 |
348 |
18 |
428 |
1-1/2" |
- |
- |
QBK-50 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2" |
○ |
○ |
QBK-80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3" |
○ |
○ |
QBK-8气动隔膜泵的订货须知:
一、请提供以下详细数据：①QBK-8气动隔膜泵的产品名称与型号②QBK-8气动隔膜泵的口径（mm）③QBK-8气动隔膜泵的扬程（m）④QBK-8气动隔膜泵的流量⑤QBK-8气动隔膜泵的电机功率（KW）⑥QBK-8气动隔膜泵的转速（r/min）⑦QBK-8气动隔膜泵的电压〔V〕⑧QBK-8气动隔膜泵的吸程（m）⑨QBK-80气动隔膜泵是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的QBK-8气动隔膜泵的产品型号，请按QBK-8气动隔膜泵型号直接向上海万经泵业制造有限公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们万经泵业的技术专家为您选型确认。
