  产品介绍:

产品名称:XDBY型电动隔膜泵


电动隔膜泵

一、XDBY型电动隔膜泵概述:

  XDBY型电动隔膜泵采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。

二、XDBY型电动隔膜泵用途:

   1、XDBY型电动隔膜泵各种剧毒、易燃、易挥发液体。
   2、各种强酸、强碱、强腐蚀液体。
   3、可输送较高温度的介质150℃。
   4、作为各种压滤机前级送压装置。.
   5、热水回收及循环。
   6、油罐车、油库、油品装卸。
   7、泵吸泡菜果酱、土豆泥、巧克力等。
   8、泵吸油漆、树胶、颜料粘合剂。
   9、各种瓷器釉浆水泥灌浆灰浆泥浆。
   10、各种橡胶浆乳胶、有机溶剂、填料。
   11、用泵为油轮驳船清仓吸取仓内污水及剩油。
   12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
   13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
   14、各种特殊介质的吸送。

三、XDBY型电动隔膜泵技术参数:

  流量:0-20m3/h;
   扬程:30m;
   功率:0.37-4kw;
   转速:1450r/min;
   口径:10-100mm;
   温度:-15-+150℃;
   自吸高度:5-7m

四、XDBY型电动隔膜泵型号意义:

  XDBY – 40
   XDBY - 电动隔膜泵
   40 - 进出口直径(mm)

五、XDBY型电动隔膜泵性能参数:

型号

流量
(m3/h)

扬程
(m)

吸程
(m)

配备功率
(KW)

泵体材料

配备减速机
型号

铸铁

铝合金

不锈钢

衬胶

XDBY-10

0.75

30

3

0.55

/

XLD3-35

XDBY-15

1.5

30

3

0.55

/

XLD3-35

XDBY-20

2.5

30

3

1.5

/

XLD3-35

XDBY-25

3.5

30

4

1.5

XLD3-35

XDBY-32

4

30

4

1.5

XLD3-35

XDBY-40

4.5

30

4

1.5

XLD3-35

XDBY-50

6.5

30

4.5

2.2

XLD3-35

XDBY-65

8

30

4.5

2.2

XLD3-35

XDBY-80

16

30

5

3

/

XLF5-35

XDBY-100

20

30

5

3

/

XLD5-35

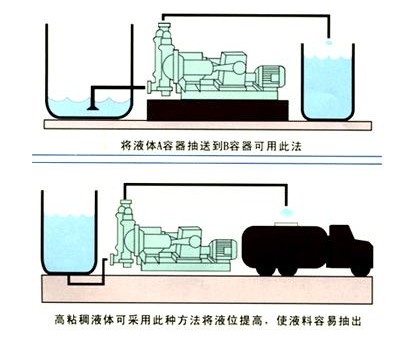

六、XDBY型电动隔膜泵安装和使用方法

安装尺寸图

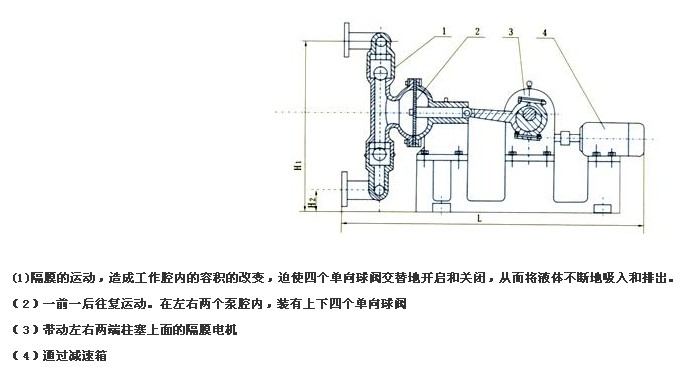

七、XDBY型电动隔膜泵工作原理图

工作原理图

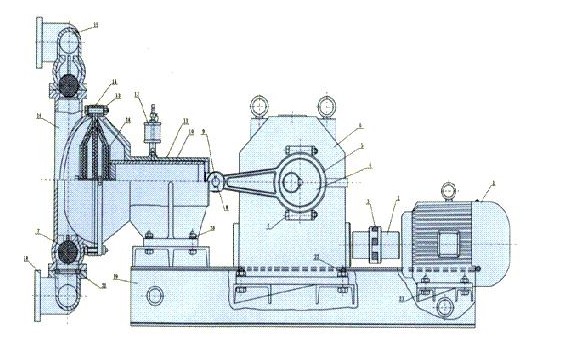

八、XDBY型电动隔膜泵结构图:

结构图

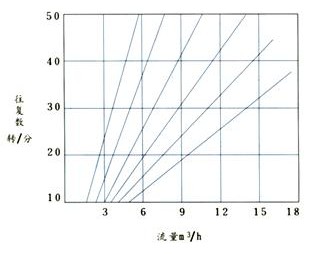

九、XDBY型电动隔膜泵曲线图:


性能曲线图

XDBY型电动隔膜泵的订货须知:

一、请提供以下详细数据:①XDBY型电动隔膜泵的产品名称与型号②XDBY型电动隔膜泵的口径(mm)③XDBY型电动隔膜泵的扬程(m)④XDBY型电动隔膜泵的流量⑤XDBY型电动隔膜泵的电机功率(KW)⑥XDBY型电动隔膜泵的转速(r/min)⑦XDBY型电动隔膜泵的电压〔V〕⑧XDBY型电动隔膜泵的吸程(m)⑨XDBY型电动隔膜泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的XDBY型电动隔膜泵的产品型号,请按XDBY型电动隔膜泵型号直接向上海万经泵业制造有限公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们万经泵业的技术专家为您选型确认。
