  产品介绍:

产品名称:DBY型电动隔膜泵


电动隔膜泵

一、DBY型电动隔膜泵的产品概述:

  DBY型电动隔膜泵,本公司采用摆线针轮减速机传动,通过曲轴滑块机构带动双隔膜作往复运动,使工作腔容积发生交替变化从而达到将液体不断地吸入和排出。同时,近年来由于隔膜材质取得了突破性的进展,大大地延长隔膜是使用寿命,因此被越来越广泛地替代部分离心泵、螺杆泵来应用于石化、陶瓷、冶金等行业,DBY型电动隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合,YGB型适用于出口压力≤4kgf/cm2的场合。

二、DBY型电动隔膜泵的产品特点:

1.DBY型电动隔膜泵不需灌引水,自吸能力达3米以上。
2.DBY型电动隔膜泵通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3.由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏;且DBY型电动隔膜泵本身无轴封,使用寿命大大延长;根据不同介质,隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟乙烯、特氟龙(F46)等,可以满足不同客户的要求。
4.DBY型电动隔膜泵体介质过流部分,可根据用户要求不同,分为铸铁、不锈钢、衬胶、铝合金,电机可分普通电机、防爆电机、减速电机和电磁调速电机。

三、DBY型电动隔膜泵工作原理:

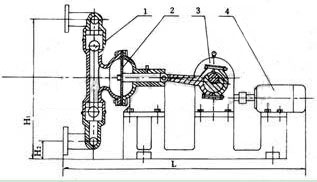

工作原理图

电机“4”通过减速箱“3”带动左右柱塞上面的隔膜“2”一前一后往复运动,在左右两个泵腔内,装有上下单向球阀“1”,隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替开启和关闭,从而将液体不断的吸入和排除。

四、DBY型电动隔膜泵曲线图:

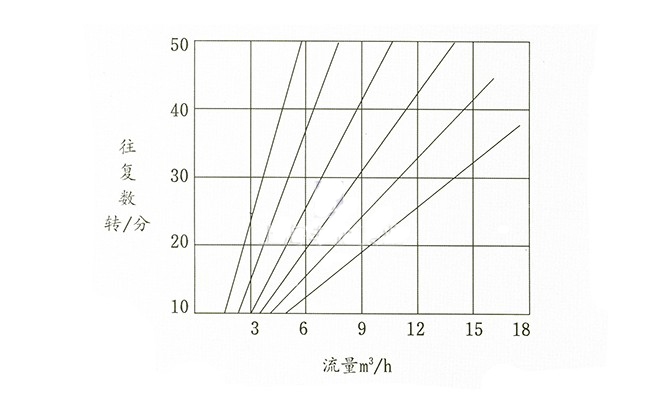

性能曲线图

五、DBY型电动隔膜泵的产品用途:

1.DBY型电动隔膜泵各种剧毒、易燃、易挥发液体。
2.DBY型电动隔膜泵各种强酸、强碱、强腐蚀液体。
3.可输送较高温度的介质150℃。
4.作为各种压滤机前级送压装置。
5.热水回收及循环。
6.油罐车、油库、油品装卸。
7.DBY型电动隔膜泵吸泡菜果酱、土豆泥、巧克力等。
8.DBY型电动隔膜泵吸油漆、树胶、颜料粘合剂。
9.各种瓷器釉浆水泥灌浆灰浆泥浆。
10.各种橡胶浆乳胶、有机溶剂、填料。
11.用DBY型电动隔膜泵为油轮驳船清仓吸取仓内污水及剩油。
12.啤酒花及发酵粉稀浆、糖浆、糖蜜。
13.DBY型电动隔膜泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14.DBY型电动隔膜泵各种特殊介质的吸送。

六、DBY型电动隔膜泵的型号意义:

DBY型电动隔膜泵
例如:DBY-40
DBY-电动隔膜泵
40-进出口直径(mm)

七、DBY型电动隔膜泵的性能参数:

型号

进出口径(mm)

流量
(m3/h)

扬程
(m)

吸程
(m)

大允许通过颗粒φ(mm)

电机功率
(kw)

DBY-10

10

0.5

30

3

1

0.55

DBY-15

15

0.75

30

3

1

0.55

DBY-25

25

3.5

30

4

2.5

1.5

DBY-40

40

4.5

30

4

4.5

2.2

DBY-50

50

6.5

30

4.5

8

2.2

DBY-65

65

8

30

4.5

8

2.2

DBY-80

80

16

30

5

10

4

DBY-100

100

20

30

5

10

4

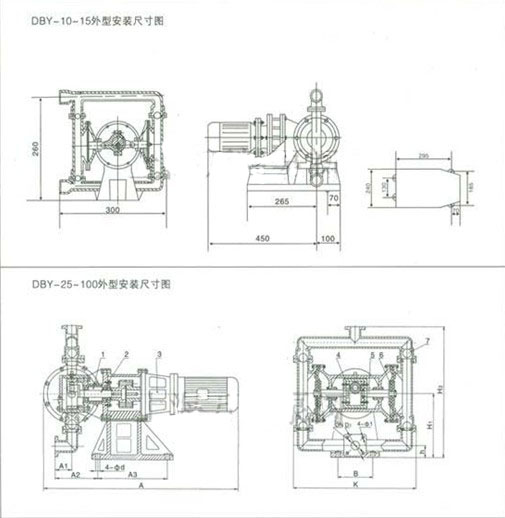

安装尺寸图

八、DBY型电动隔膜泵的外型安装尺寸


型号

A

A1

A2

A3

B

K

DN

D1

ф1

фd

h

H1

H2

DBY-25

900

75

160

300

180

550

25

75

11

17.5

110

315

620

DBY-40

900

75

160

300

180

550

40

100

14

17.5

110

315

620

DBY-50

960

140

250

370

240

550

50

110

14

17.5

85

360

820

DBY-65

960

140

250

370

240

550

65

130

14

17.5

85

360

820

DBY-80

900

110

0

700

390

800

80

150

17.5

17.5

130

470

980

DBY-100

900

110

0

700

390

800

100

150

17.5

17.5

130

470

980


九、DBY型电动隔膜泵的材料特性


隔膜品种 介质种类

丁晴橡胶

氯丁橡胶

氟橡胶

聚四氟乙烯

食品橡胶

发 烟 硝 酸

×

×



浓 硝 酸

×

×



浓 硫 酸

×

×



浓 盐 酸

×



浓 磷 酸

×



浓醋酸

×

×

×



浓氢氧化钠



无水氨



稀硝酸

×

×



稀 硫酸



稀 盐酸

×



稀 磷酸

×

×



稀氢氧化钠



氨水

×





×

×



汽油



石油

×



四氯化碳





二硫化碳



×



乙醇



丙酮

×

×



甲酚

×



乙醛

×

×



乙苯

×

×



丙 烯 晴

×



丁醇



丁二烯

×



苯 乙烯

×

×



醋 烯 乙 酯

×

×

×



×

×

×





DBY型电动隔膜泵注:○——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,DBY型电动隔膜泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

DBY型电动隔膜泵的订货须知:

一、请提供以下详细数据:①DBY型电动隔膜泵的产品名称与型号②DBY型电动隔膜泵的口径(mm)③DBY型电动隔膜泵的扬程(m)④DBY型电动隔膜泵的流量⑤DBY型电动隔膜泵的电机功率(KW)⑥DBY型电动隔膜泵的转速(r/min)⑦DBY型电动隔膜泵的电压〔V〕⑧DBY型电动隔膜泵的吸程(m)⑨DBY型电动隔膜泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的DBY型电动隔膜泵的产品型号,请按DBY型电动隔膜泵型号直接向上海万经泵业制造有限公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们万经泵业的技术专家为您选型确认。
