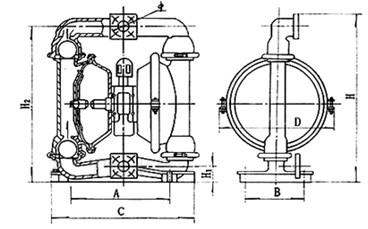

QBY系列工程塑料隔膜泵安装尺寸
型号 |
A |
B |
C |
D |
H |
H1 |
H2 |
Φ |
底肢
螺栓 |
泵进口尺寸 |
泵出口尺寸 |
进气口
外径 |
重量
(kg) |
QBY-10 |
140 |
- |
180 |
150 |
225 |
18 |
200 |
- |
Φ8 |
3/8’(丝扣) |
3/8’(丝扣) |
8 |
7 |
QBY-15 |
140 |
- |
180 |
150 |
225 |
18 |
200 |
- |
Φ8 |
1/2’(丝扣) |
1/2’(丝扣) |
8 |
7 |
QBY-25 |
220 |
170 |
365 |
200 |
480 |
45 |
460 |
- |
Φ10 |
1’(丝扣) |
1’(丝扣) |
10 |
20 |
QBY-40 |
220 |
170 |
365 |
250 |
480 |
45 |
460 |
- |
Φ10 |
11/2’(丝扣) |
11/4’(丝扣) |
10 |
24 |
QBY-50 |
340 |
230 |
570 |
340 |
740 |
80 |
700 |
110 |
Φ12 |
2’(法兰) |
2’(法兰) |
14 |
50 |
QBY-65 |
340 |
230 |
570 |
340 |
740 |
80 |
700 |
110 |
Φ12 |
21/2’(法兰) |
21/2’(法兰) |
14 |
56 |
QBY-80 |
360 |
240 |
600 |
450 |
900 |
105 |
860 |
175 |
Φ14 |
3’(法兰) |
3’(法兰) |
16 |
70 |
QBY-100 |
360 |
240 |
600 |
450 |
930 |
105 |
860 |
750 |
Φ14 |
4’(法兰) |
4’(法兰) |
16 |
78 |
